Kuglasti ventili za daljinsko grejanje
Opis proizvoda
Kuglasti ventili za sisteme daljinskog grejanja i hlađenja namenjeni su za pouzdanu regulaciju i zatvaranje protoka u toplovodnim i rashladnim mrežama. Zahvaljujući robusnoj konstrukciji i otpornosti na visoke temperature i pritiske, predstavljaju standardno rešenje u energetskim postrojenjima, toplanama i industrijskim sistemima.
Kuglasti ventili za daljinsko grejanje
Opis proizvoda
Kuglasti ventili za sisteme daljinskog grejanja i hlađenja namenjeni su za pouzdanu regulaciju i zatvaranje protoka u toplovodnim i rashladnim mrežama. Zahvaljujući robusnoj konstrukciji i otpornosti na visoke temperature i pritiske, predstavljaju standardno rešenje u energetskim postrojenjima, toplanama i industrijskim sistemima.
Kuglasti ventili za daljinsko grejanje
Opis proizvoda
Kuglasti ventili za sisteme daljinskog grejanja i hlađenja namenjeni su za pouzdanu regulaciju i zatvaranje protoka u toplovodnim i rashladnim mrežama. Zahvaljujući robusnoj konstrukciji i otpornosti na visoke temperature i pritiske, predstavljaju standardno rešenje u energetskim postrojenjima, toplanama i industrijskim sistemima.
Kuglasti ventili za daljinsko grejanje
Opis proizvoda
Kuglasti ventili za sisteme daljinskog grejanja i hlađenja namenjeni su za pouzdanu regulaciju i zatvaranje protoka u toplovodnim i rashladnim mrežama. Zahvaljujući robusnoj konstrukciji i otpornosti na visoke temperature i pritiske, predstavljaju standardno rešenje u energetskim postrojenjima, toplanama i industrijskim sistemima.
Primena
Daljinsko grejanje i hlađenje
Ovde je lepše kad stoji neki tekst uz ovaj naslov ovako u 2 reda kao opis.
HVAC sistemi
Ovde je lepše kad stoji neki tekst uz ovaj naslov ovako u 2 reda kao opis.
Termoenergetska postrojenja
Ovde je lepše kad stoji neki tekst uz ovaj naslov ovako u 2 reda kao opis.
Industrija
Ovde je lepše kad stoji neki tekst uz ovaj naslov ovako u 2 reda kao opis.
Osnovne tehničke karakteristike
DN10 - DN1200
PN16, PN25 i PN40
-20°C do 200°C
P235GH (1.0345), P355NH (1.0565), P355QH (1.0571), P355NL1 (1.0566), i drugi ekvivalentni materijali
X5CrNi18-10 (1.4301), Steel + stainless plating, ASTM A350 LF2 +Ni, i drugi ekvivalentni materijali
X17CrNi16-2 (1.4057), X8CrNiS18-9 (1.4305), i drugi ekvivalentni materijali
PTFE+C, i drugi ekvivalentni materijali
FKM, i drugi ekvivalentni materijali
Potpuna dvosmerna zaptivenost prema standardu EN 12266-1, klasa curenja A
ručna poluga, ručni reduktoro, pneumatski, električni ili hidraulični aktuatoro
navojni, prirubnički ili zavarni krajevi, izrađenim u skladu sa EN, DIN i GOST standardima
pun ili redukovan protok
Mogućnost predizolacije ventila za ugradnju na predizolovane cevovode
Tehnička voda bez kiseonika, rashladna voda, topla voda, vrela voda, para i kondenzat

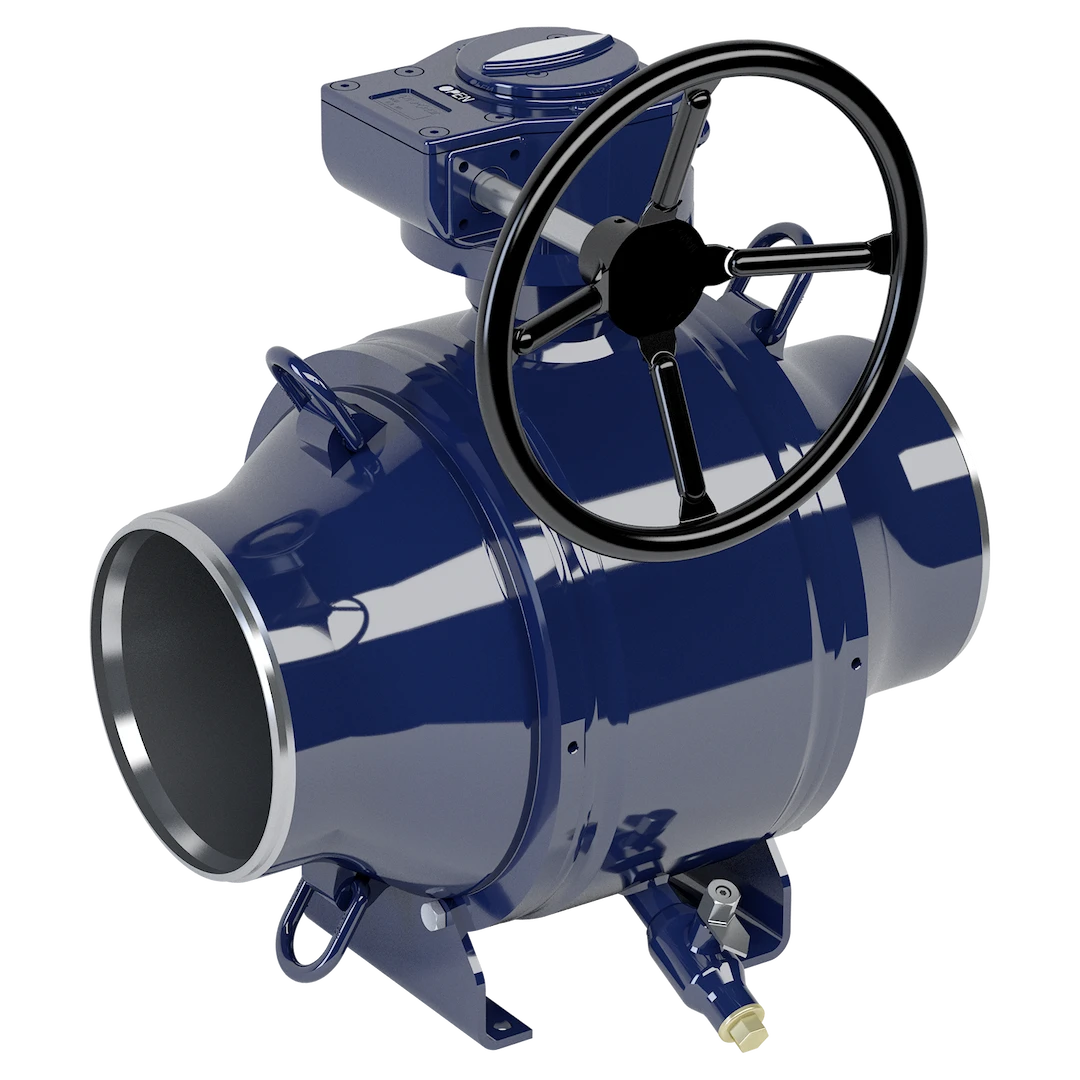

Konstrukciona izvedba kućišta ventila: Telo u potpuno zavarenoj izvedbi “Fulll welded body”
Potpuno zavarena konstrukcija tela obezbeđuje maksimalnu mehaničku čvrstoću, trajnu nepropusnost i pouzdan rad u sistemima daljinskog grejanja do 200°C i nominalnih pritisaka PN16, PN25 i PN40.
Kao konstrukcija bez vijčanih spojeva između delova kućišta ventila i zbog visoko kvalitetnih materijala delova ventila, prednosti su sledeće:
- lagan i prostorno štedljiv dizajn
- “Service free” usled eksplotacije (bez potrebe za redovnim servisiranjem tokom eksploatacije)
- Dug projektovan radni vek
- Veća mehanička čvrstoća
- Bolja otpornost na temperaturne cikluse
Princip uležištenja kugle

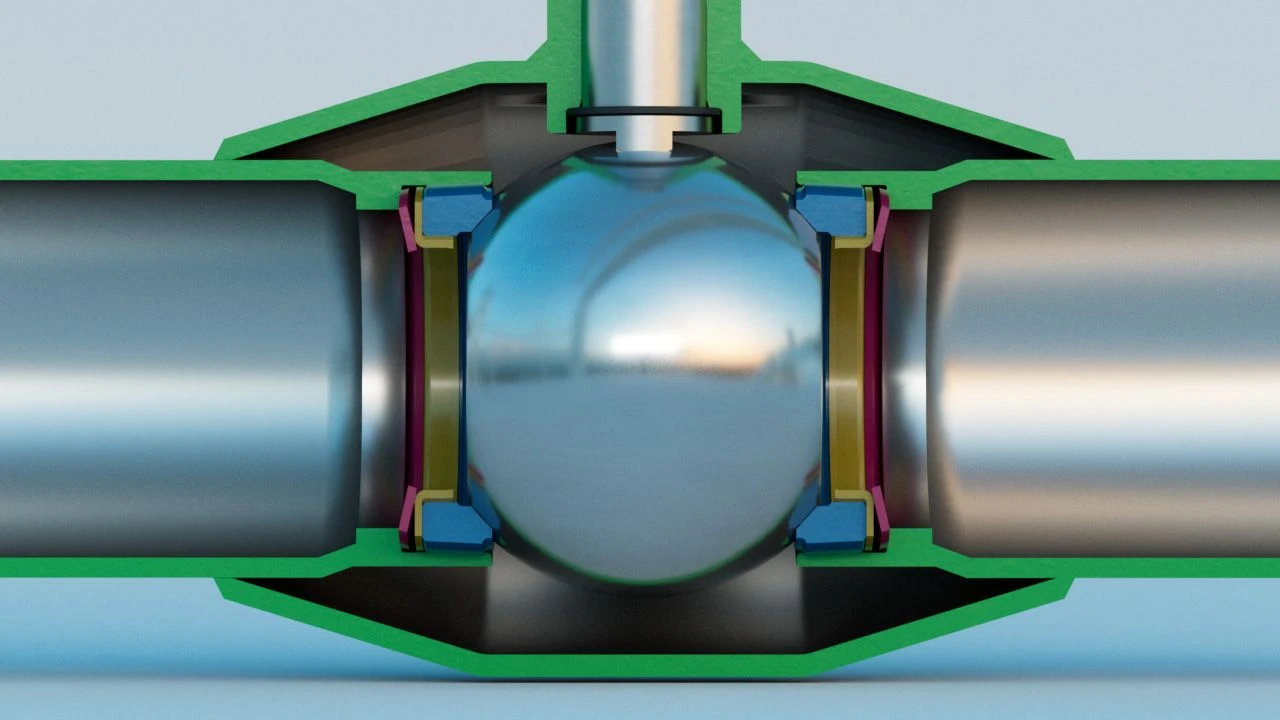

“Floating” izvedba
Ventil je izveden u floating konstrukciji sa kuglom slobodnog oslanjanja, i opružno opterećenim zaptivnim sedištima. Pod dejstvom diferencijalnog pritiska, kugla koja je oslonjena preko gornjeg vretena, pomera se ka nizvodnom sedištu, čime se ostvaruje dodatna sila naleganja i pouzdana nepropusnost.
Opružno prednapregnuta sedišta obezbeđuju zaptivenost i pri niskim pritiscima, kompenzuju habanje i temperaturne dilatacije, te omogućavaju siguran rad u sistemima daljinskog grejanja do 200°C i nazivnih pritisaka PN16–PN40.
Ova izvedba je najčešće predviđena za prečnike ventila do DN200.

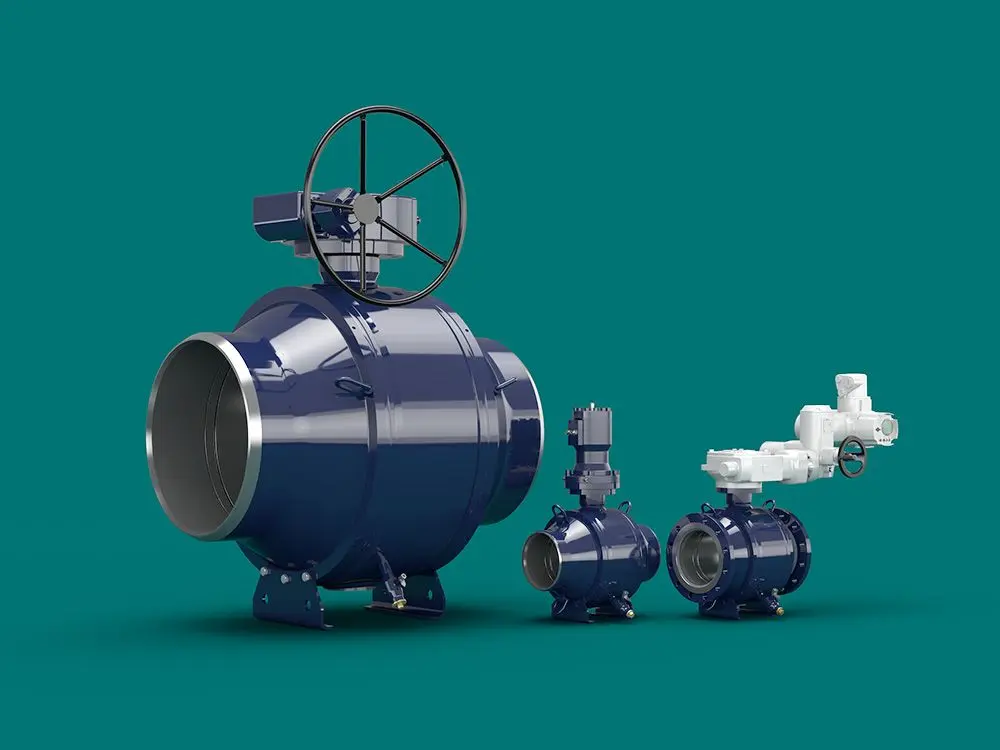

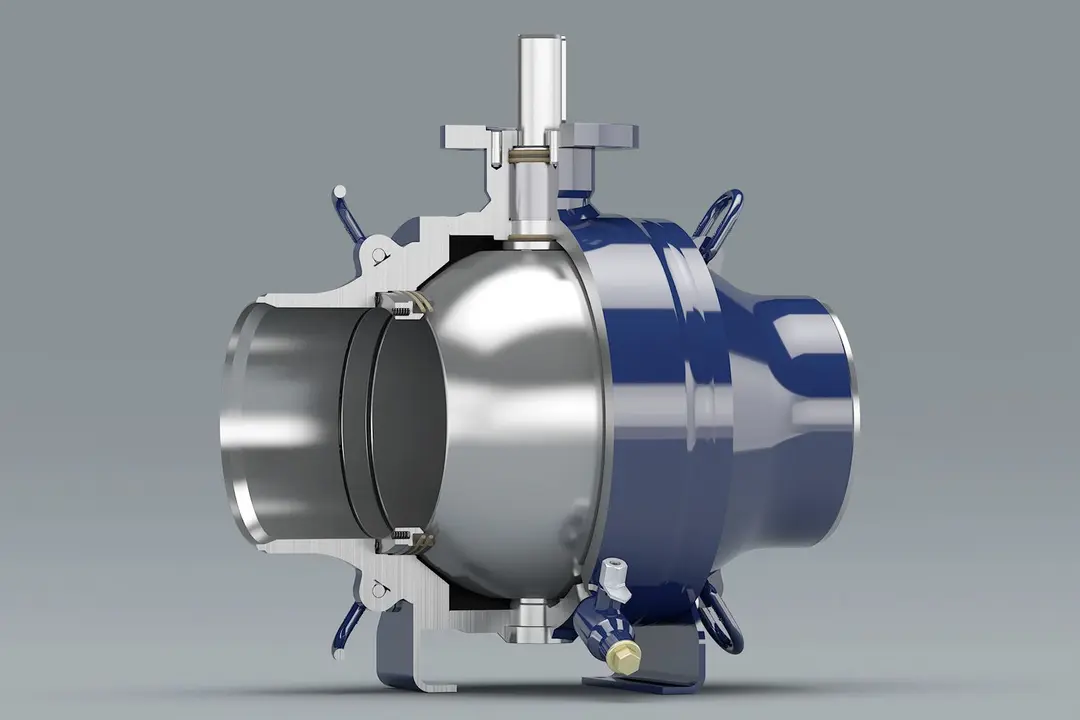

“Trunnion” izvedba
Ventili u trunnion izvedbi konstruisani su sa kuglom mehanički oslonjenom u gornjem i donjem ležaju, čime se eliminiše aksijalno pomeranje kugle pod dejstvom diferencijalnog pritiska. Zaptivanje se ostvaruje pomeranjem sedišta ka kugli, uz dejstvo opruga i/ili dodatni pritisak medijuma.
Ovakva konstrukcija obezbeđuje smanjen obrtni moment, stabilan rad pri višim klasama pritiska (PN25, PN40) i pouzdanu nepropusnost u velikim nominalnim prečnicima, što je čini optimalnim rešenjem za magistralne toplovodne i energetske sisteme do 200°C.
Ova izvedba je najčešće predviđena za prečnike ventila iznad DN200.
Osnovne prednosti su:
- Stabilno zaptivanje pri visokim pritiscima
- Manji obrtni momenti
- Otpornost na dinamička opterećenja
- Pouzdanost kod velikih prečnika
Funkcionalne karakteristike
Single piston effect
Zaptivna sedišta izvedena su sa efektom jednostrukog klipa (Single Piston Effect – SPE) koji kontrolisano pomera sedište ventila, što omogućava automatsko rasterećenje povećanog pritiska iz međuprostora (šupljine tela ventila) ka cevovodu.

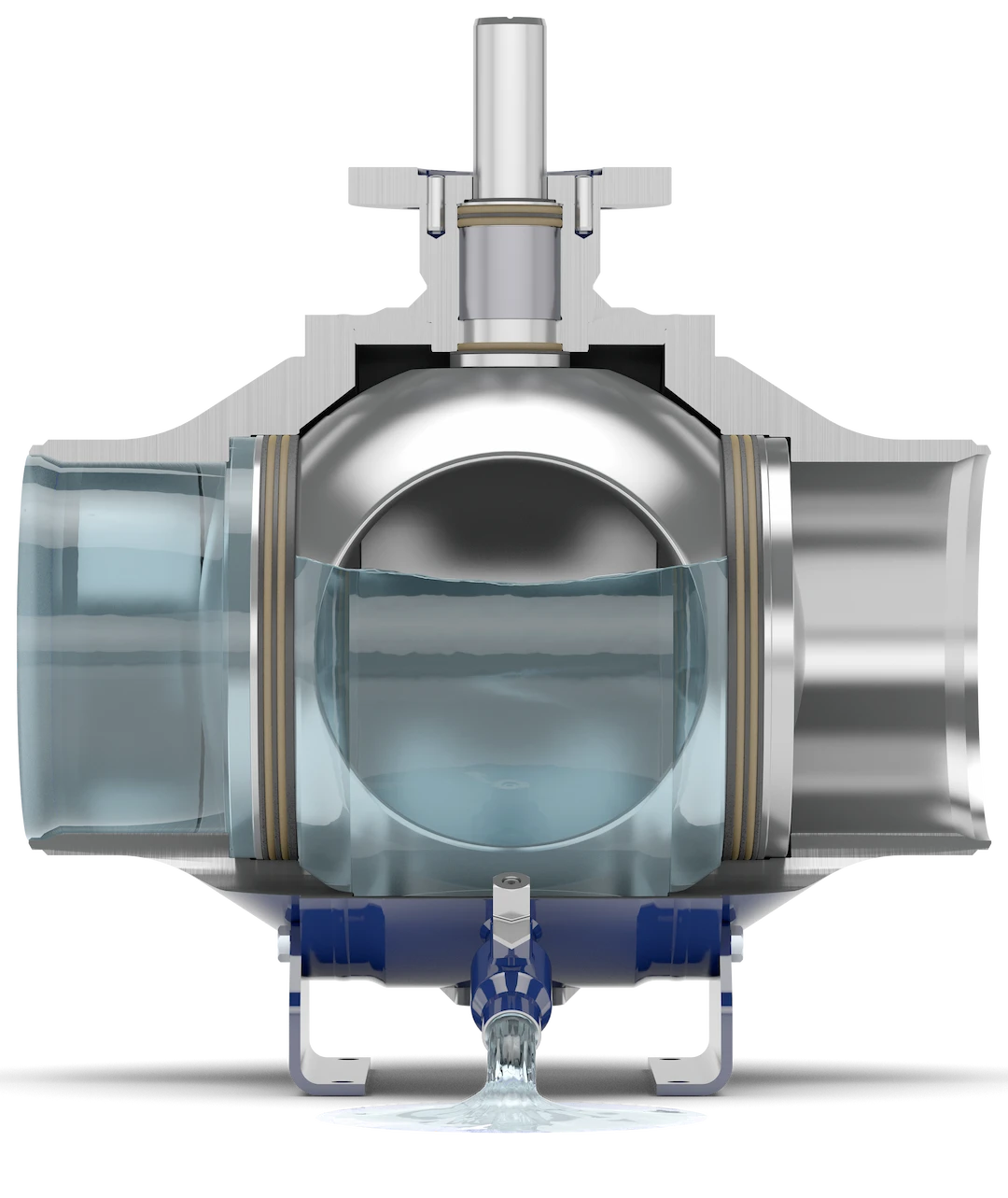

Double block and bleed
Funkcija Double Block and Bleed (DBB) omogućava kontrolisano pražnjenje (rasterećenje) šupljine tela ventila putem drenažnog priključka radi provere zaptivenosti, čak i kada je cevovod pod radnim pritiskom.

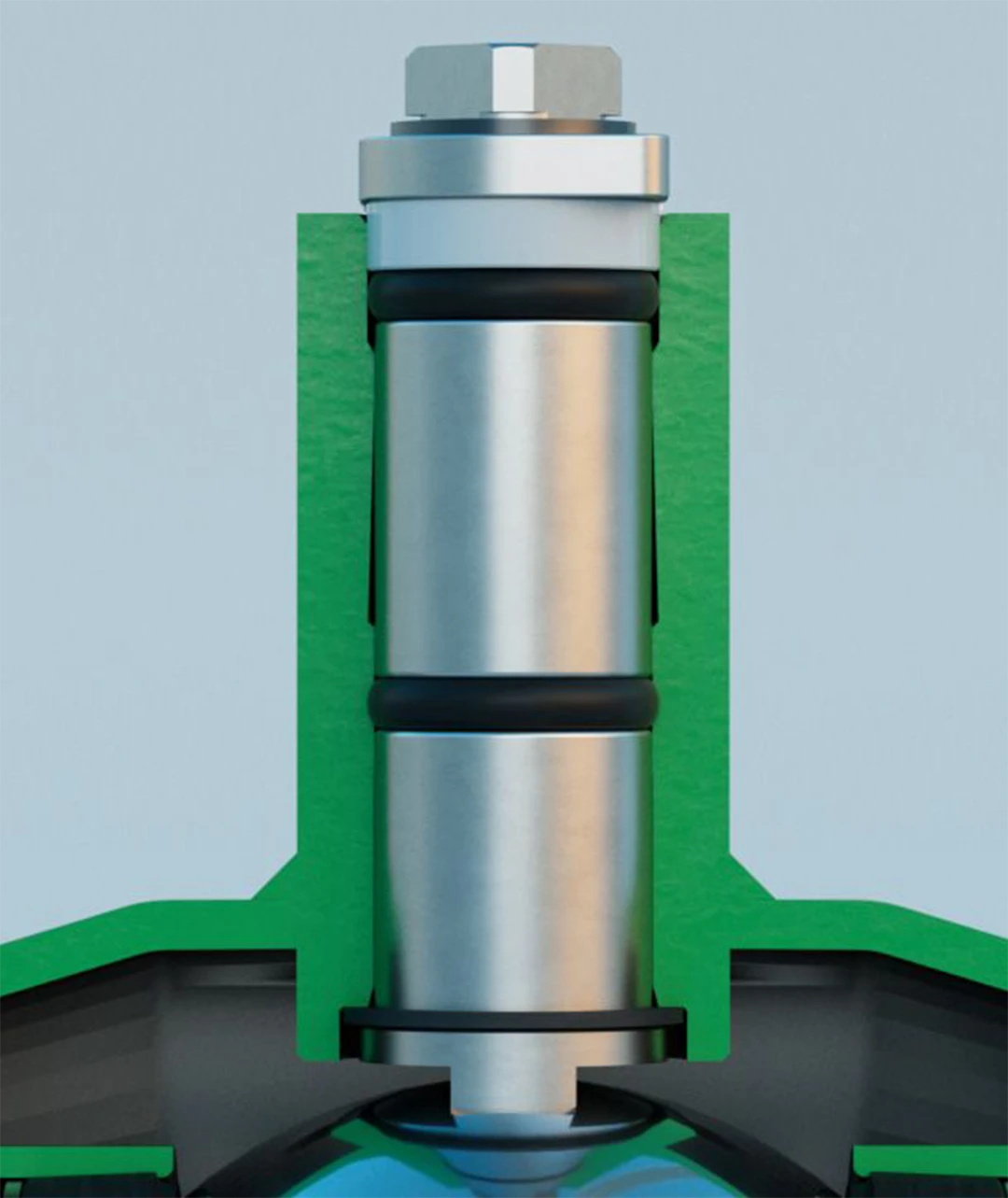

Blow-out safe stem
Vreteno je izvedeno u blow-out safe konstrukciji, sa unutrašnjim mehaničkim osloncem koji sprečava njegovo izbacivanje pod dejstvom unutrašnjeg pritiska. U slučaju oštećenja zaptivnih elemenata vretena, sa blow-out safe konstrukcijom eleminiše se rizik od izbacivanja vretena pod pritiskom.
Standardi i sertfikacija
Ventili su proizvedeni u skladu sa relevantnim evropskim standardima za energetsku i industrijsku opremu.
Proizvodnja i kontrola kvaliteta obuhvata sledeće sertifikate i standarde:
- ISO 9001
- ISO 14001
- PED (2014/68/EU) – modul H
- EN 488
- Euroheat & Power – EHP003
- TÜV Rheinland – AGFW
- Sertifikat o usaglašenosti – 3A
- EPD
Isporučeni ventili prema proizvođaču na prethodnim projektima
Projektna podrška i izbor ventila
Izbor odgovarajućeg kuglastog ventila za sisteme daljinskog grejanja zavisi od više faktora, uključujući radni pritisak, temperaturu medijuma, nominalni prečnik cevovoda i način upravljanja ventilom.
Stručni tim kompanije Contex Energy pruža podršku projektantima, izvođačima i energetskim kompanijama pri izboru optimalnog rešenja za konkretne sisteme.
Na osnovu projektne dokumentacije i tehničkih zahteva moguće je definisati odgovarajući tip ventila, konstrukcionu izvedbu, materijale i način upravljanja.
Projektna podrška za sisteme daljinskog grejanja
Izbor odgovarajućeg kuglastog ventila u sistemima daljinskog grejanja zavisi od više tehničkih parametara, uključujući radni pritisak, temperaturu medijuma, prečnik cevovoda, način upravljanja ventilom i specifične zahteve projekta.
Stručni tim kompanije Contex Energy pruža tehničku podršku projektantima, izvođačima radova i energetskim kompanijama pri izboru optimalnog rešenja za konkretne toplovodne sisteme.
Na osnovu projektne dokumentacije i tehničkih zahteva moguće je definisati odgovarajući tip ventila, materijale, način upravljanja i konstrukcionu izvedbu.
Kontaktirajte nas za više informacija
Zakažite besplatne konsultacije ovde
Često postavljana pitanja
Kuglasti ventili se koriste za pouzdano zatvaranje i regulaciju protoka radnog medijuma u toplovodnim i rashladnim mrežama. Njihova konstrukcija omogućava brzo i potpuno zatvaranje protoka uz minimalan hidraulički otpor.
Floating ventili imaju kuglu koja se oslanja na sedišta i pomera pod uticajem diferencijalnog pritiska, dok trunnion ventili imaju kuglu oslonjenu u ležajevima. Trunnion konstrukcija se koristi kod većih prečnika i viših pritisaka jer omogućava stabilniji rad i manji obrtni moment.
Industrijski kuglasti ventili za toplovodne sisteme dostupni su u širokom rasponu dimenzija, najčešće od DN10 do DN1200, u zavisnosti od konstrukcije i namene ventila.
Kuglasti ventili za daljinsko grejanje najčešće se projektuju za nazivni pritisak PN16, PN25 ili PN40, u zavisnosti od radnih parametara sistema.
U zavisnosti od materijala i zaptivnih elemenata, kuglasti ventili za toplovodne sisteme mogu raditi u temperaturnom opsegu približno od -20°C do 200°C.
Ventili su namenjeni za rad sa vodom, pregrejanom vodom, mešavinama voda–glikol i drugim neagresivnim fluidima koji se koriste u toplovodnim sistemima.
Da. Ventili sa potpuno zavarenim telom često se koriste u podzemnim instalacijama i mogu biti integrisani u predizolovane cevovode daljinskog grejanja.
Kuglasti ventili mogu biti izvedeni sa prirubničkim, zavarnim (butt weld) ili navojnim priključcima, u skladu sa EN, DIN ili GOST standardima.
Da. Ventili mogu biti opremljeni ručnim reduktorima ili automatizovani pomoću pneumatskih, električnih ili hidrauličnih aktuatora.
Double Block and Bleed funkcija omogućava izolaciju dela cevovoda i kontrolisano pražnjenje međuprostora ventila radi provere zaptivenosti ili bezbednog održavanja sistema.
Single Piston Effect omogućava automatsko rasterećenje viška pritiska iz šupljine tela ventila prema cevovodu, čime se sprečava prekomerno povećanje unutrašnjeg pritiska.
Blow-out safe konstrukcija podrazumeva mehanički oslonac vretena unutar tela ventila koji sprečava njegovo izbacivanje pod pritiskom i povećava bezbednost rada ventila.
U zavisnosti od radnih uslova koriste se čelični materijali kao što su P235GH, P355NH ili P355NL1, dok se za kuglu i vreteno često koriste nerđajući čelici i legure visoke otpornosti.
Ventili sa potpuno zavarenim telom projektovani su za dug radni vek uz minimalne zahteve za održavanje tokom eksploatacije.
Izbor ventila zavisi od više faktora, uključujući radni pritisak, temperaturu medijuma, nominalni prečnik cevovoda, način upravljanja i konstrukciju ventila. Preporučuje se konsultacija sa tehničkim timom kako bi se definisalo optimalno rešenje za konkretan projekat.
